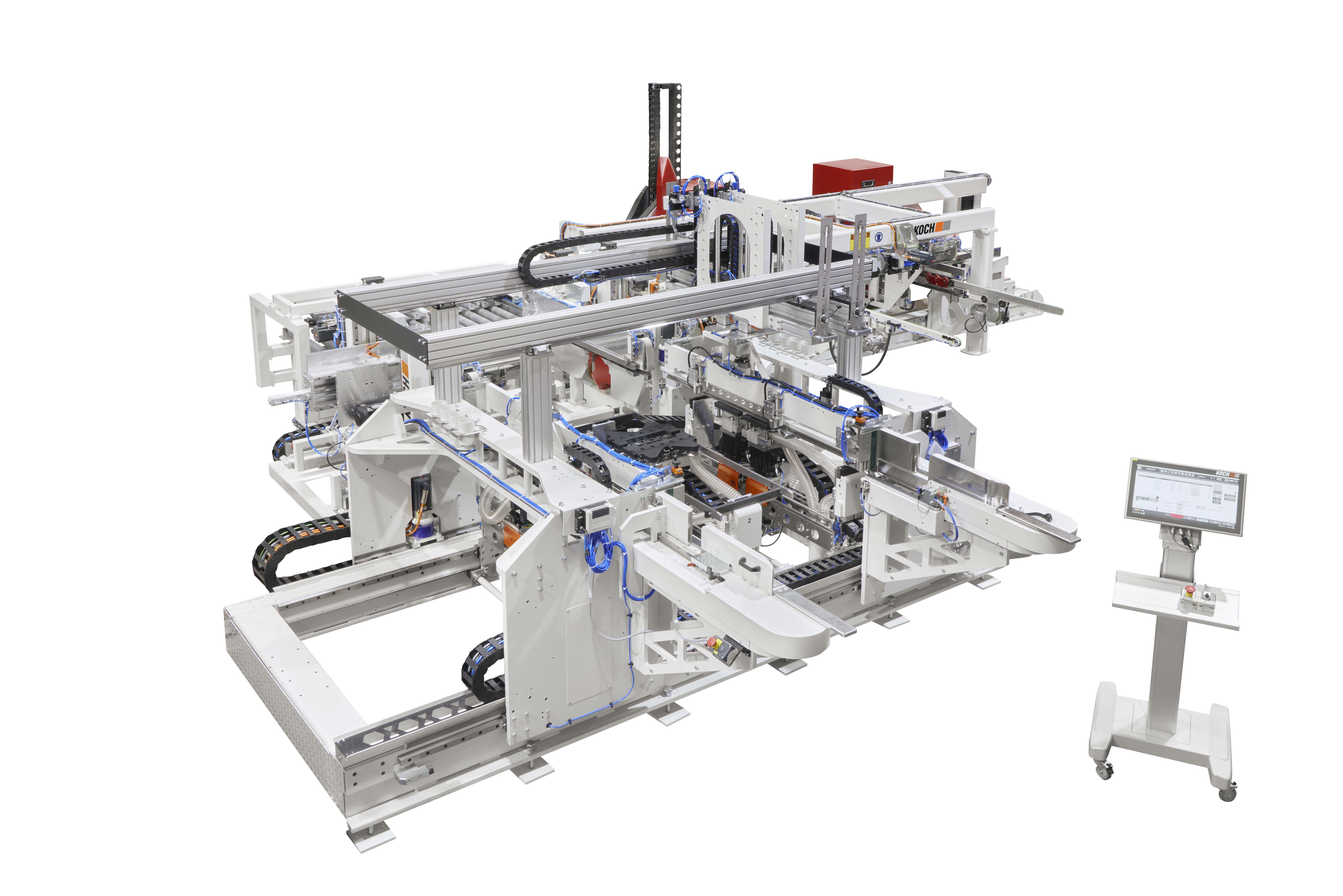

SPL Side Panel Line
Bearbeitung von Küchenkorpussen
Das Maschinenkonzept SPL-Side Panel Line wurde speziell für die Küchenindustrie entwickelt und dient der Bearbeitung von klassischen Fronten und/oder Korpussen im Euro-Stil bzw. rahmenlosen Korpussen. Die hochproduktive Anlage ist für die Bearbeitung von ca. 2.000 klassischen Fronten pro Tag ausgelegt. Optional kann die SPL mit zusätzlichen Arbeitsstationen ausgestattet werden, um auch Korpusse im Euro-Stil sowie rahmenlose Korpusse bearbeiten zu können.
Die Bearbeitungslinie bietet zahlreiche Anpassungsmöglichkeiten. Auch zusätzliche Bearbeitungsschritte können optional integriert werden. Wir passen die Maschinen daher individuell an Ihre spezifischen Anforderungen an. Das Maschinenkonzept lässt sich zudem in bestehende oder neue Produktionssysteme integrieren.
Maschinenkonzept
Station 1: Bohren der Einlegebodenlöcher

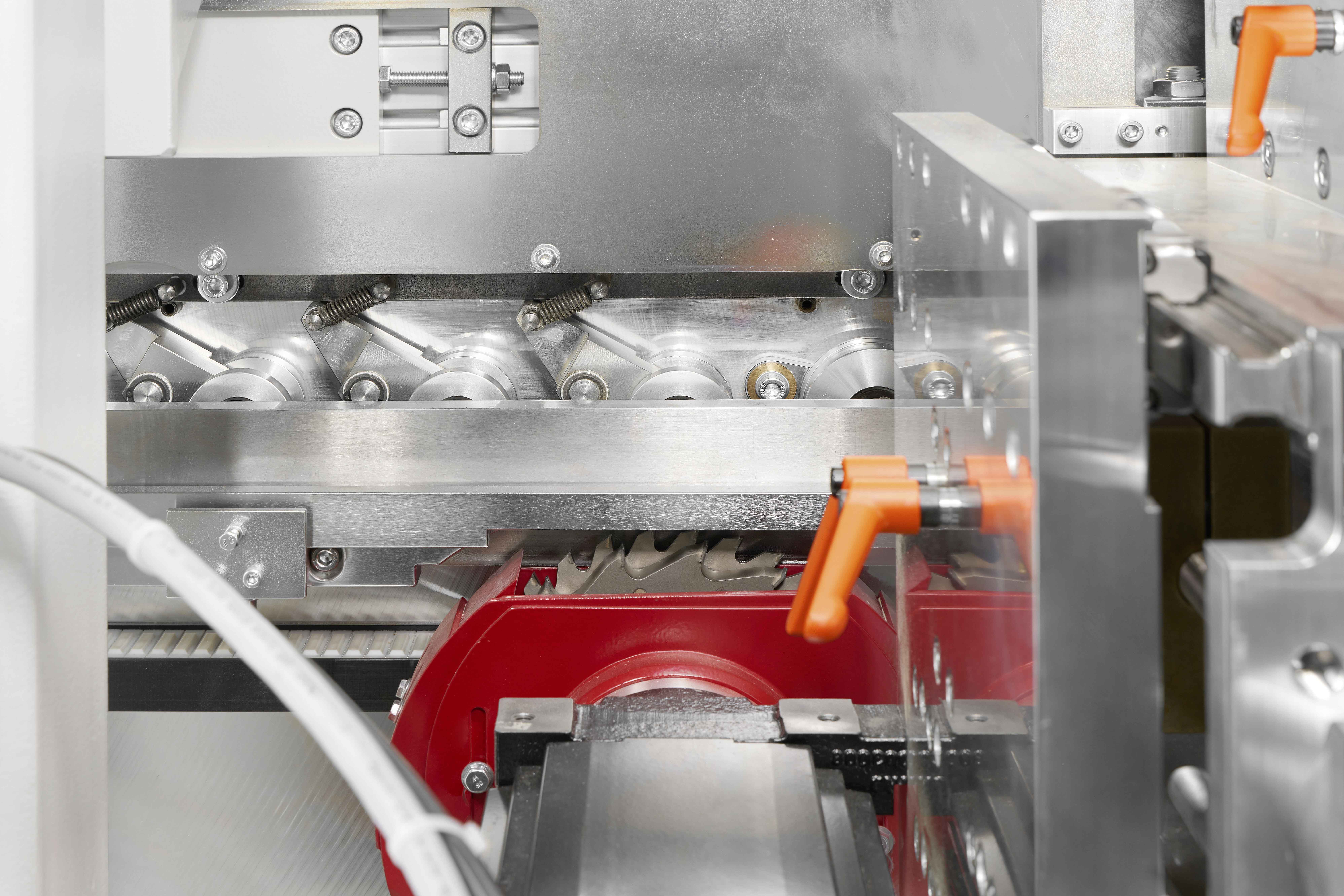

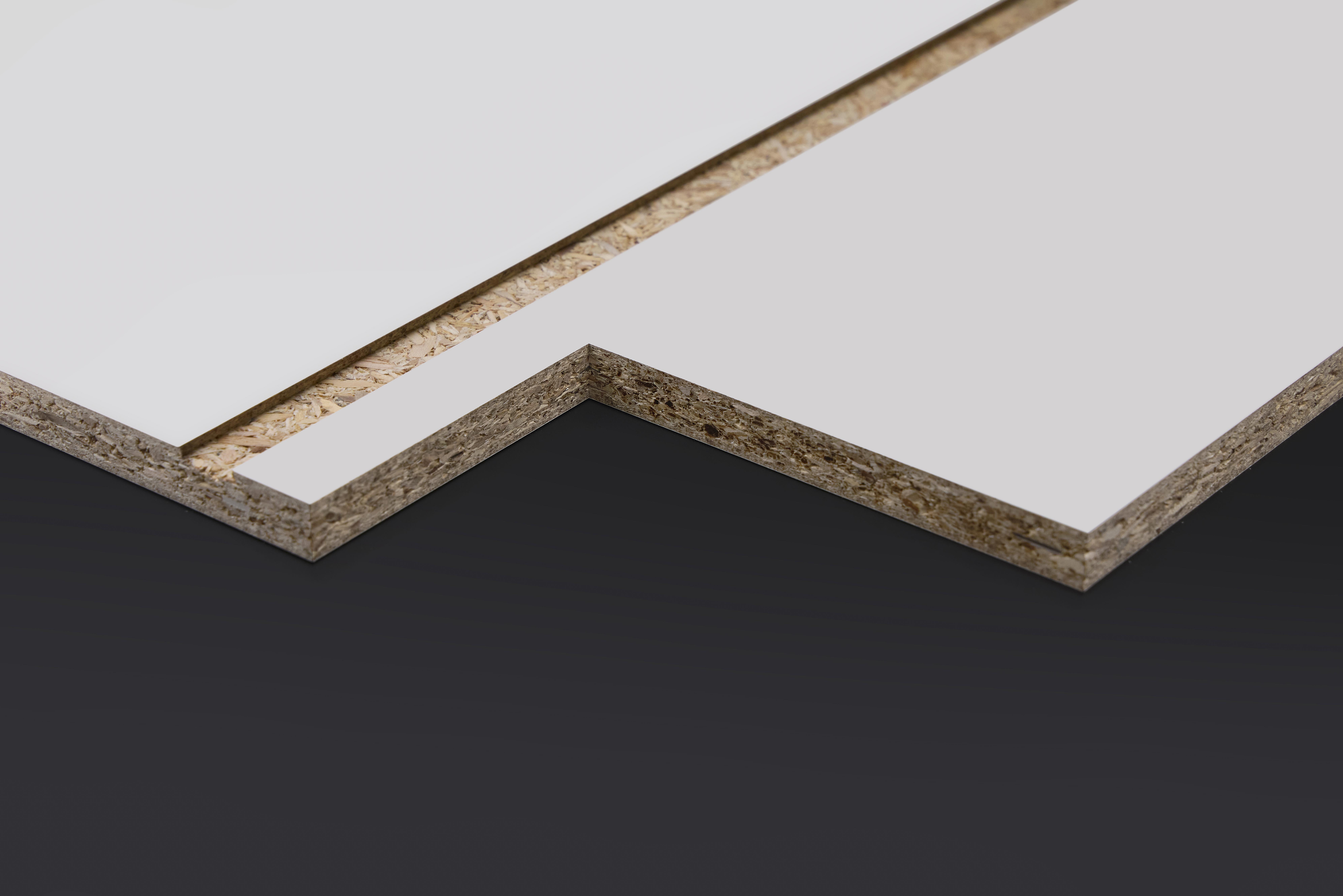

Station 2: Nutenfräsen an Ober- und Unterseite
Station 3: Nutenfräsen für Rückwand
Station 4: Aussparung für Sockelleiste
Werkstückabmessungen
Länge: 304,8 mm (12") – 1100 mm (43")
Breite: 292 mm (11,5") – 600 mm (23,5")
Dicke: 12,7 mm (1/2") – 19 mm (3/4")
- Geringer Platzbedarf
- Hohe Leistung bis zu 2.000 Teile pro Tag
- Einfaches Einrichten der Maschine
- Ausstattung nach Kundenbedarf
- Hohe Präzision dank des stabilen Maschinendesigns und Markenkomponenten
Standard - Traditionelle Rahmenfronten
- Machine 1: Vertikales Bohren von unten
- Machine 2: Nutfräsen an Ober- und Unterseite/"Dado" Bearbeitung
- Machine 3: Winkelübergabe
- Machine 4: Rückwandfräsen
- Machine 5: Ausklinken (für Doppelteilbearbeitung)
Kombination - Traditionelle Rahmenfronten + Euro Style/Rahmenlose Fronten
- Maschine 1: Bohren am Rand und Taschenfräsen
- Maschine 2: Vertikales Bohren von unten
- Maschine 3: Nutfräsen an Ober- und Unterseite/"Dado" Bearbeitung

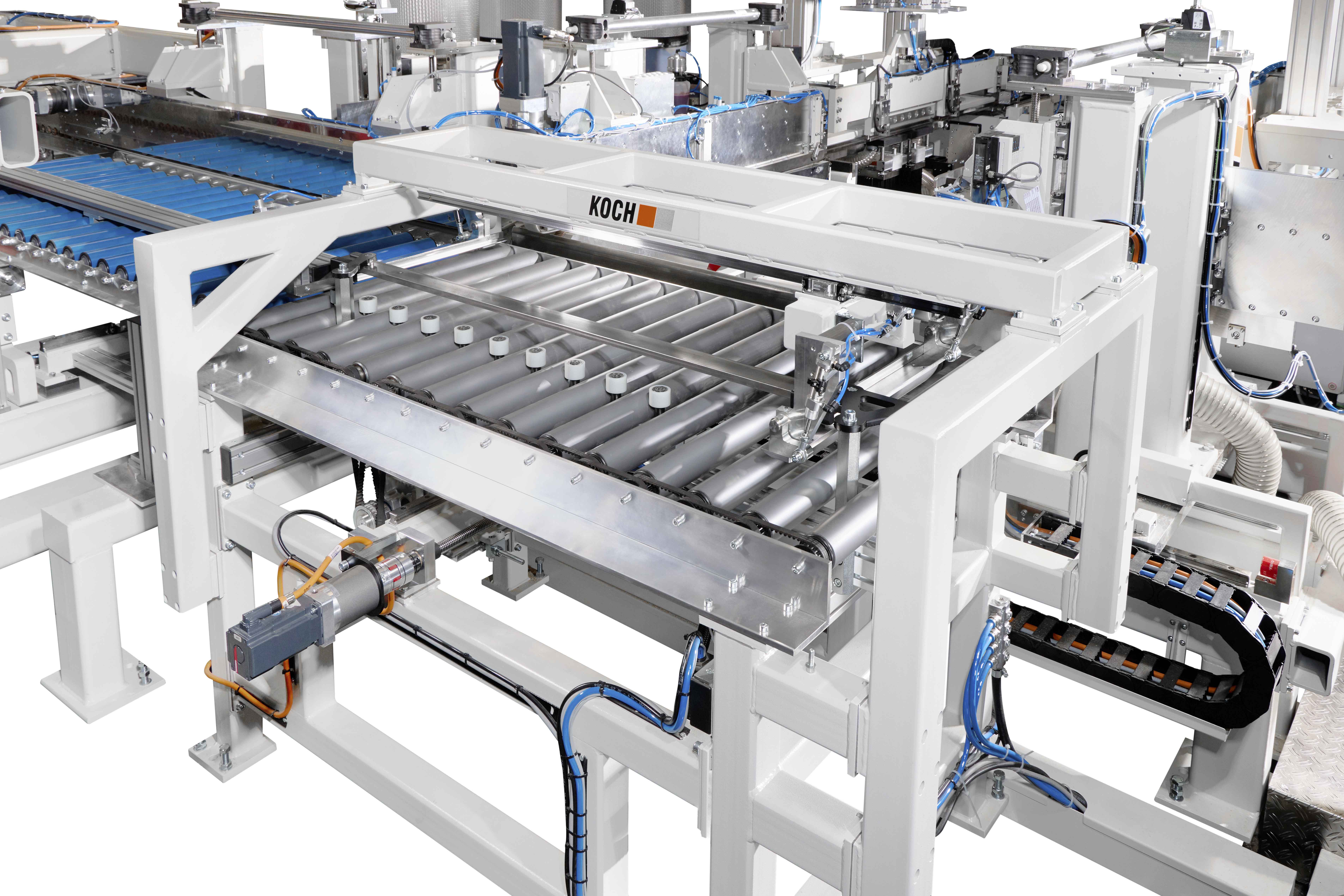

- Maschine 4: Winkelübergabe
- Maschine 5: Rückwandfräsen
- Maschine 6: Ausklinken l/h & r/h
- Maschine 7: Transportband
- Maschine 8: Bohrungen in der Werkstückmitte
