MULTIFLEX
Flexible Bohr-und Dübelbearbeitung für mittlere Stückzahlen

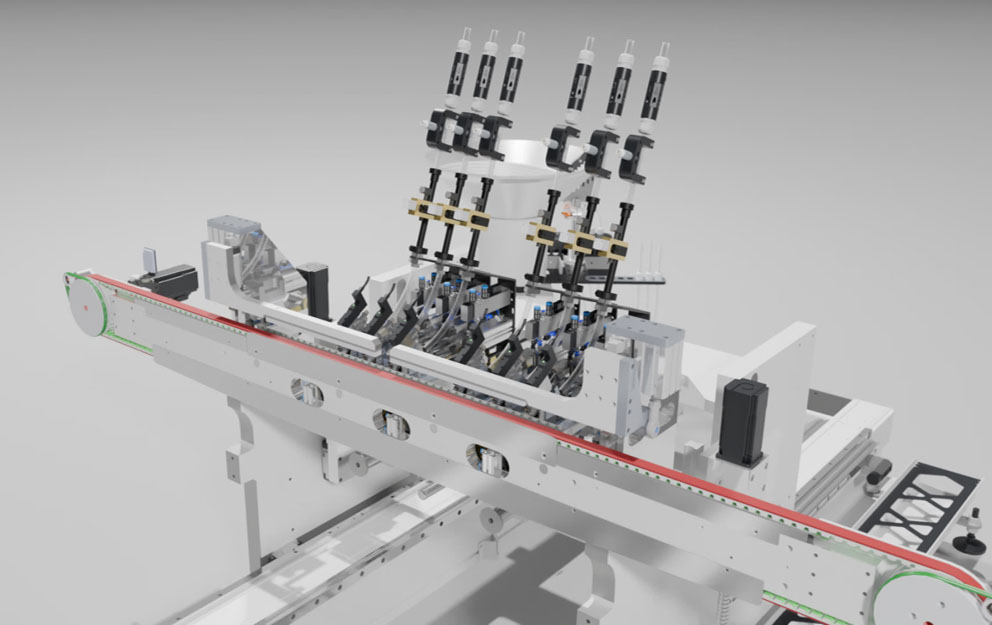

Das neuentwickelte Maschinenmodell MULTIFLEX für die flexible Bohr- und Dübelbearbeitung von kleinen bis mittleren Stückzahlen ausgelegt. Dabei wird trotzdem eine hohe Produktivität erreicht, es können je nach Bohrbild bis zu 18 Teile pro Minute bearbeitet werden. Neu an dem Konzept ist, dass die einzelnen Bearbeitungseinheiten, Bohrspindel, Leimventil und Dübelwerkzeug, zu einer Einheit zusammengefasst worden sind und während der Bearbeitung fest positioniert sind. Bei der Bearbeitung spezieller Raster bewegen sich die Einheiten Punkt für Punkt entlang des Werkstücks. Sind die Einheiten in fixierter Position, können sie sich automatisch den frei wählbaren Mittenabständen anpassen.

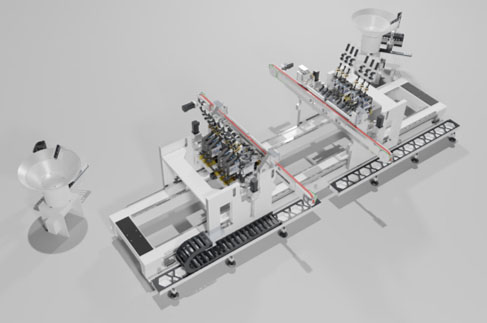

Die MULTIFLEX ist vor allem für die Bohr- und Dübelbearbeitung von Korpusböden und Schmalteilen wie Schubkästen und Leisten ausgelegt. Die Durchlaufmaschine kann entweder in Produktionslinien integriert werden, oder, als Arbeitszelle mit automatischer Beschickung und Entnahme funktionieren. Die Roboteranbindung wird von unserem Automatisierungspartner Rotte ausgeführt.
- Mehr Flexibilität: Motorische Verstellung der Bearbeitungsaggregate für optimiertes Rüsten und flexible Positionierung der Aggregate zueinander und Werkstückschonender Transport, auch für den Transfer von Schmalteilen
- Optimiertes ergonomisches Arbeiten: Ebenerdig positionierte Dübeltöpfe für eine bessere Arbeitsergonomie nachfüllbar außerhalb des Sicherheitsbereiches
- Rüstfreies Arbeiten: Automatische Verstellung der Bearbeitungsaggregate, abhängig vom Produktionsprogramm
- Einfache Bedienung und Wartung: Einfache, selbsterklärende Maschinenbedienung dank neuster KOCH Maschinensteuerung und Benutzeroberfläche
- Werkstückspannsystem mit integrierten Werkstückanschlägen
- Werkstückmittenunterstützung mit automatischer Verstellung zur Bearbeitung von 500 mm langen Teilen
- NC Achsen mit Breitenverstellung und Bearbeitungssupporten

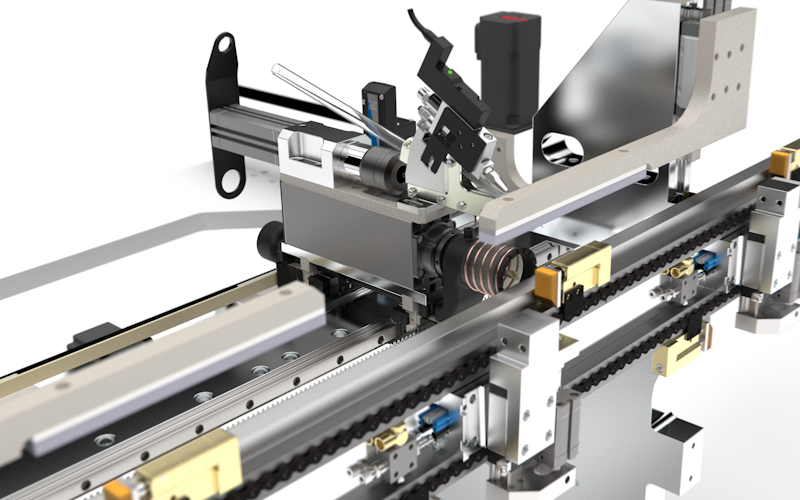

- Eine MULTIFLEX Einheit je Seite mit Bohr- und Dübelfunktion mit integrierter Bohrlochausblasung und - absaugung
- Dübelzuführung mit Dübelsensor (Patent angemeldet)
- Ebenerdige Dübeltöpfe für eine bessere Arbeitsergonomie
- Schonender Werkstücktransport speziell für Schmalteile
- Mit zentralem Absaugkanal
- 18:1 Hochdruck Leimpumpe
- Elektronische Leimkontrolle ELC (Patent erteilt)
- Zentralschmierung der Arbeitseinheiten
- Klimagerät
- Unterspannungsversorgung USV
Beschickungsoptionen
- Reversierender Werkstücktransport
- Doppelstöckiger Riementransport
- Arbeitszelle mit 6-Achs-Roboter
- Magazin (für bis zu 300 mm breite Werkstücke)
- Riemeneinzug
Sonstige Optionen
- Je Seite eine zusätzliche MULTIFLEX Einheit mit Bohr- und Dübelfunktion (max. 6 je Seite)
- Je Seite eine vertikale Bohrspindel von oben (am Rand)
- Vertikales Bohren von oben in die Werkstückoberfläche (mit Oberträger)
- Vertikales Bohren von unten
- Hybrid-Bohrstation
- Montageaggregat für Beschläge
- Eintreibstation für PEANUT Verbinder
- Maschinenauslauf: Aufstapelmagazin oder Werkstückriemenauszug mit Antrieb
