Gebrauchtmaschinen

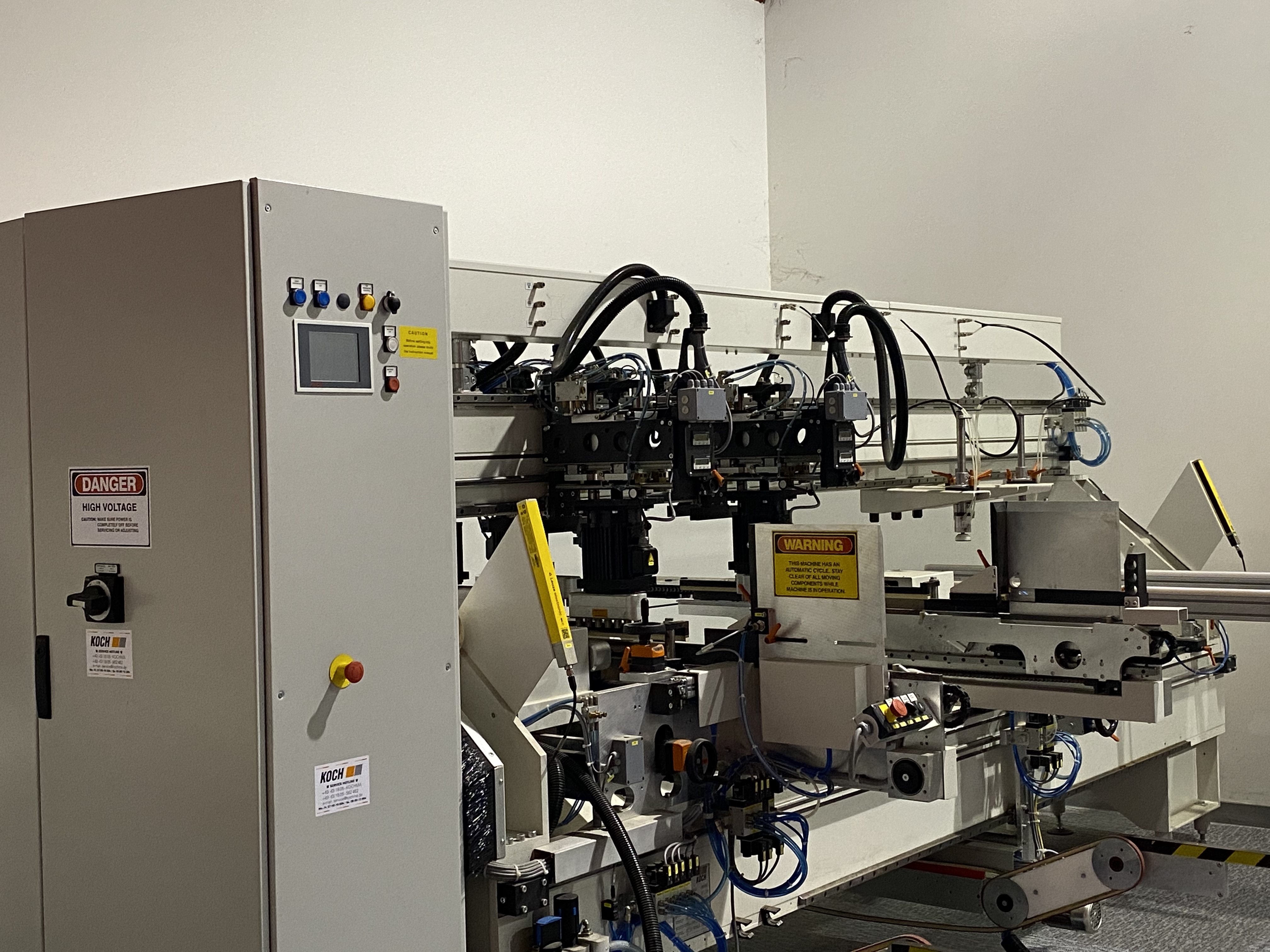

BD-Smart

Durchlauf Bohrautomat für Schmalteile

Die Bohrmaschine BD-Smart ermöglicht die 5-seitige Bohrbearbeitung von Schmalteilen. Die Maschine arbeitet doppelseitig im Durchlauf. Dank der Ausstattung mit Werkstückstückrückführung, ist die Maschine für eine Einmannbedienung geeignet.

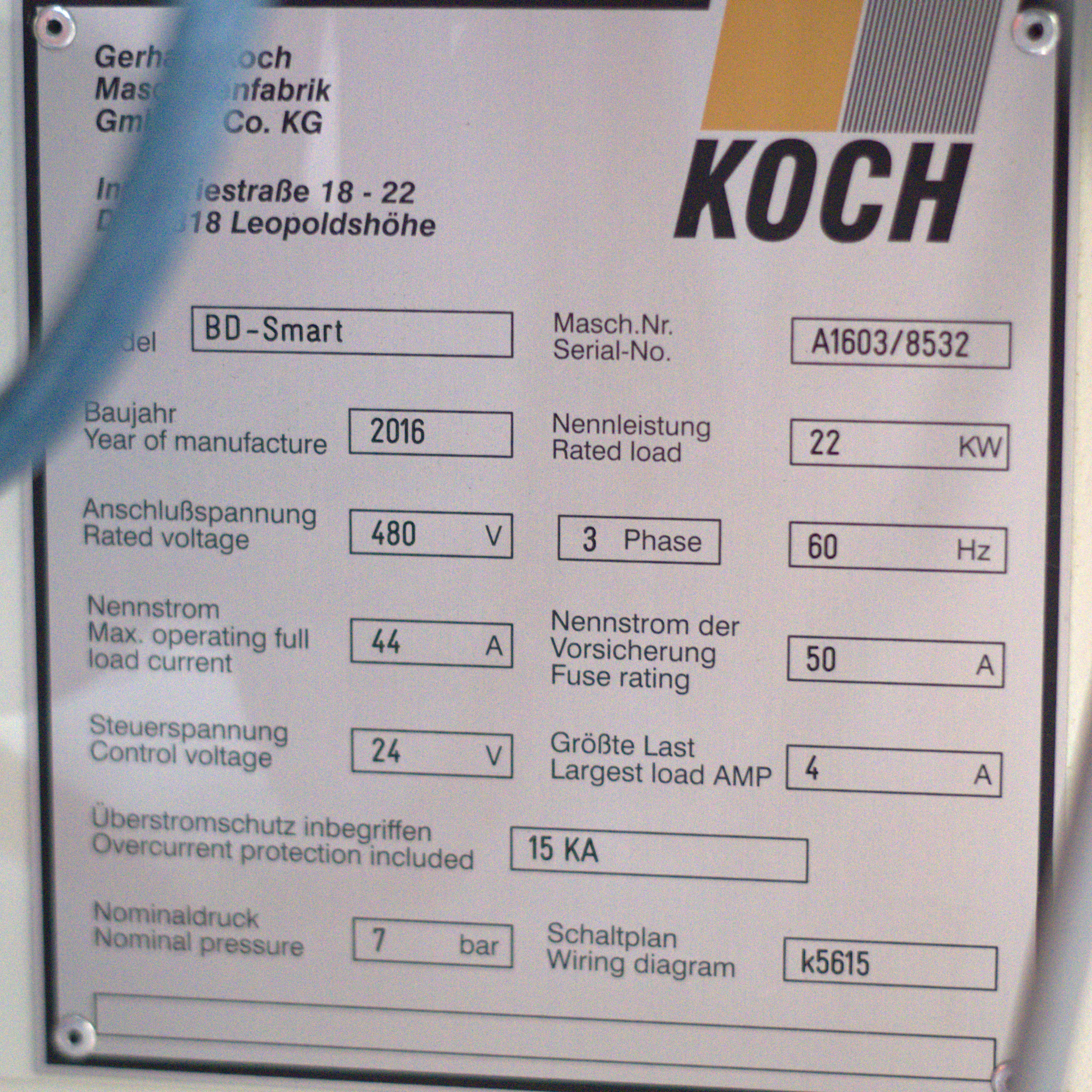

Maschinennummer: A1603/8532
Baujahr: 2016

Werkstücklänge: 220 - 2.500 mm
Werkstückbreite: 30 - 250 mm
Werkstückdicke: 12 - 38 mm

Maschinengrundausstattung

  • mit Beschickungsmagazin mit Werkstückvereinzelung
  • Transportsystem mit 2 parallel laufenden Schiebern
  • mit Werkstücksammelstation am Auslauf
  • mit Maschinenbett und Linearführungen, feststehenden Werkstückanschlägen, verstellbaren Arbeitsstationen

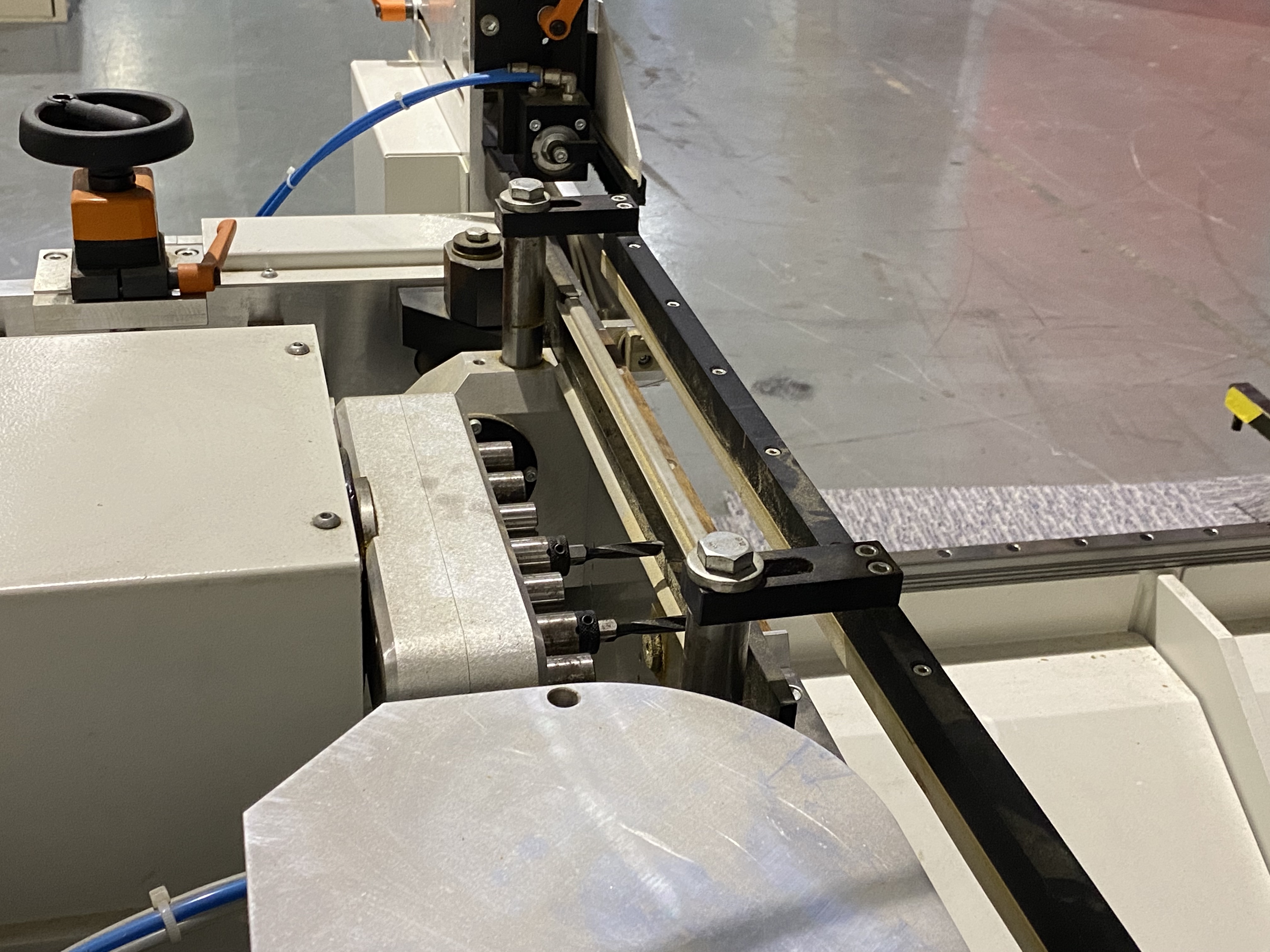

Horizontale Bohrstation

  • je Seite 1 x horizontale Bohreinheit

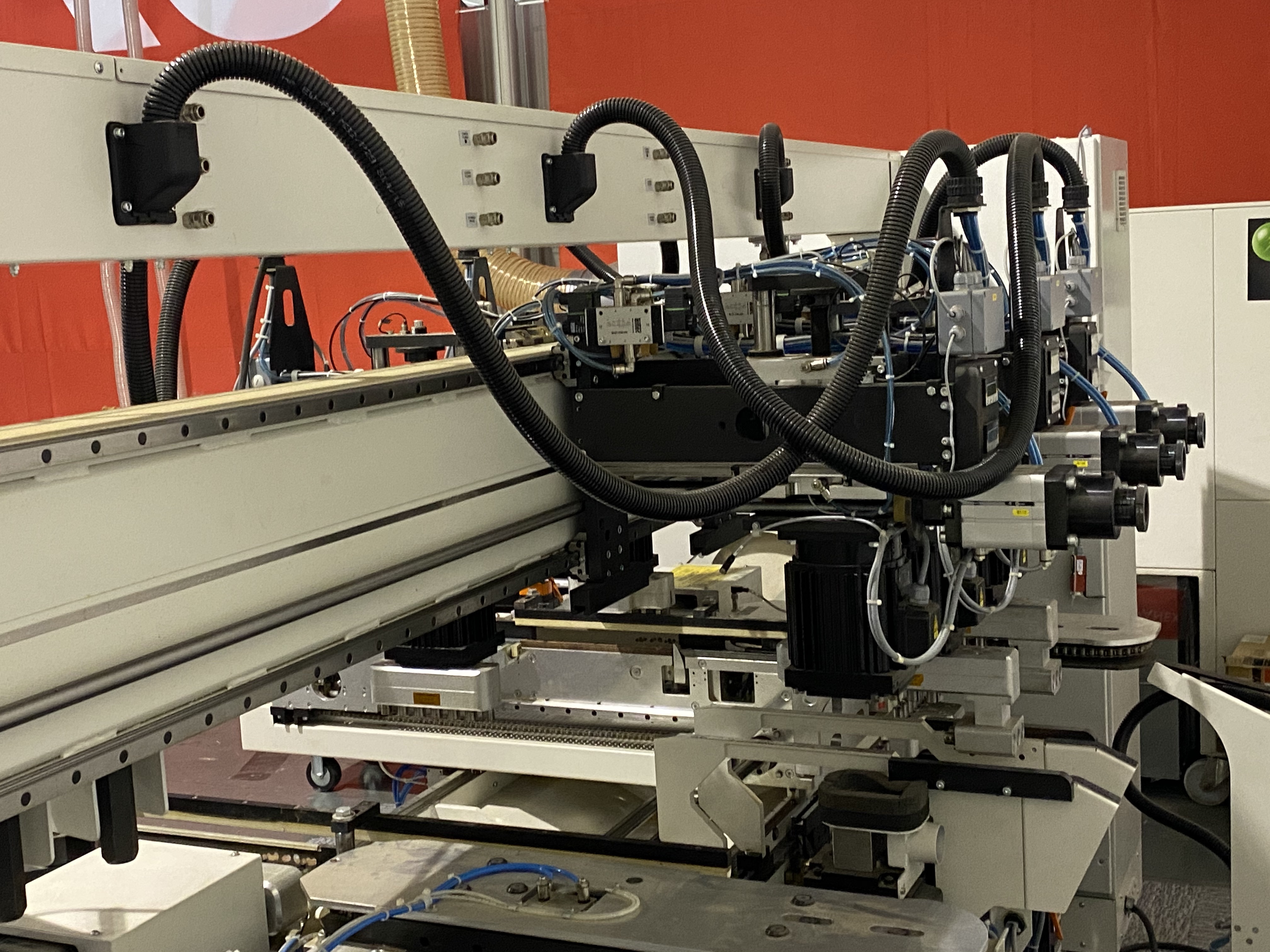

Beidseitiger Oberträger

Aufteilung der vertikalen Bohreinheiten:2 x vorn am Oberbalken und 3 x hinten am Oberbalken

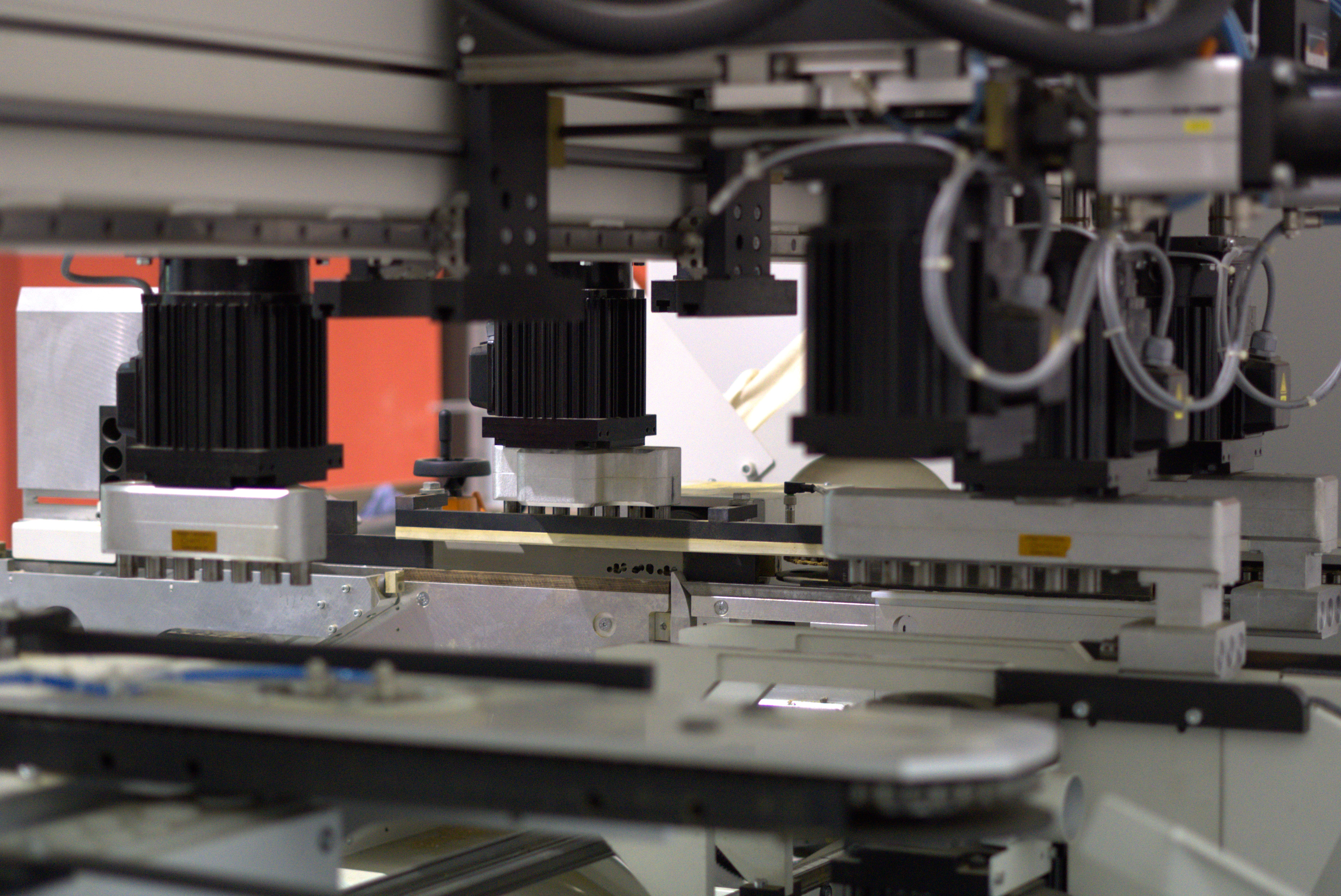

  • 2 Stck. Vertikale Bohreinheit von oben
  • 3 Stck. Vertikale Bohreinheit von unten
  • 3 Stck.Absaughauben für vertikale Bohreinheiten
  • 3 Stck.Vertikal- und Längsbohreinheit von oben
  • 5 Stck. Vertikale Spannzylinder: Je vertikale Bohreinheit von oben 1 Spannzylinder erforderlich.

Werkstückmittenunterstützung mit Anschlag und Rückanschlag bis max. Werkstückbreite 300 mm

  • in 2 Stationen

Werkstückrückführung
